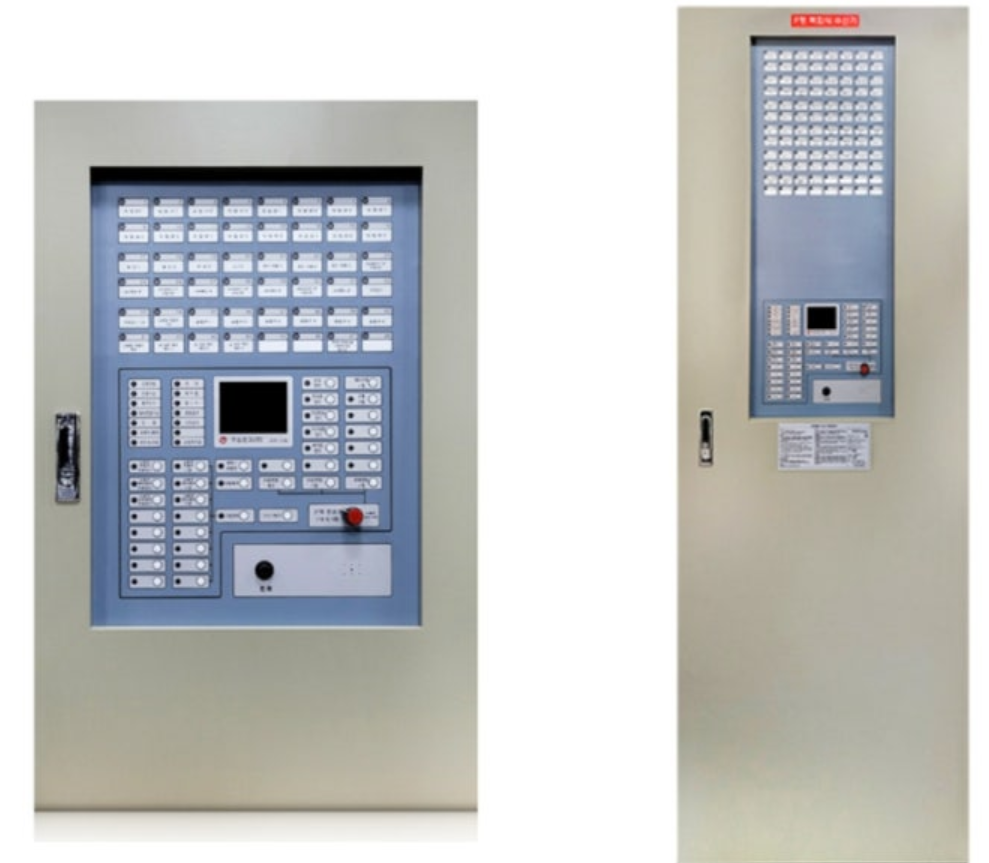

P형 화재수신기의 경우 제조사 마다 차이는 있지만 대부분 비슷하고 약간씩 차이만 있는것으로 보인다
현재 이제품은 도통시험 실행시 20회로 전체가 작동을 하지 않고 있는 상태이다
총 회로수는 80회로 정도 된다

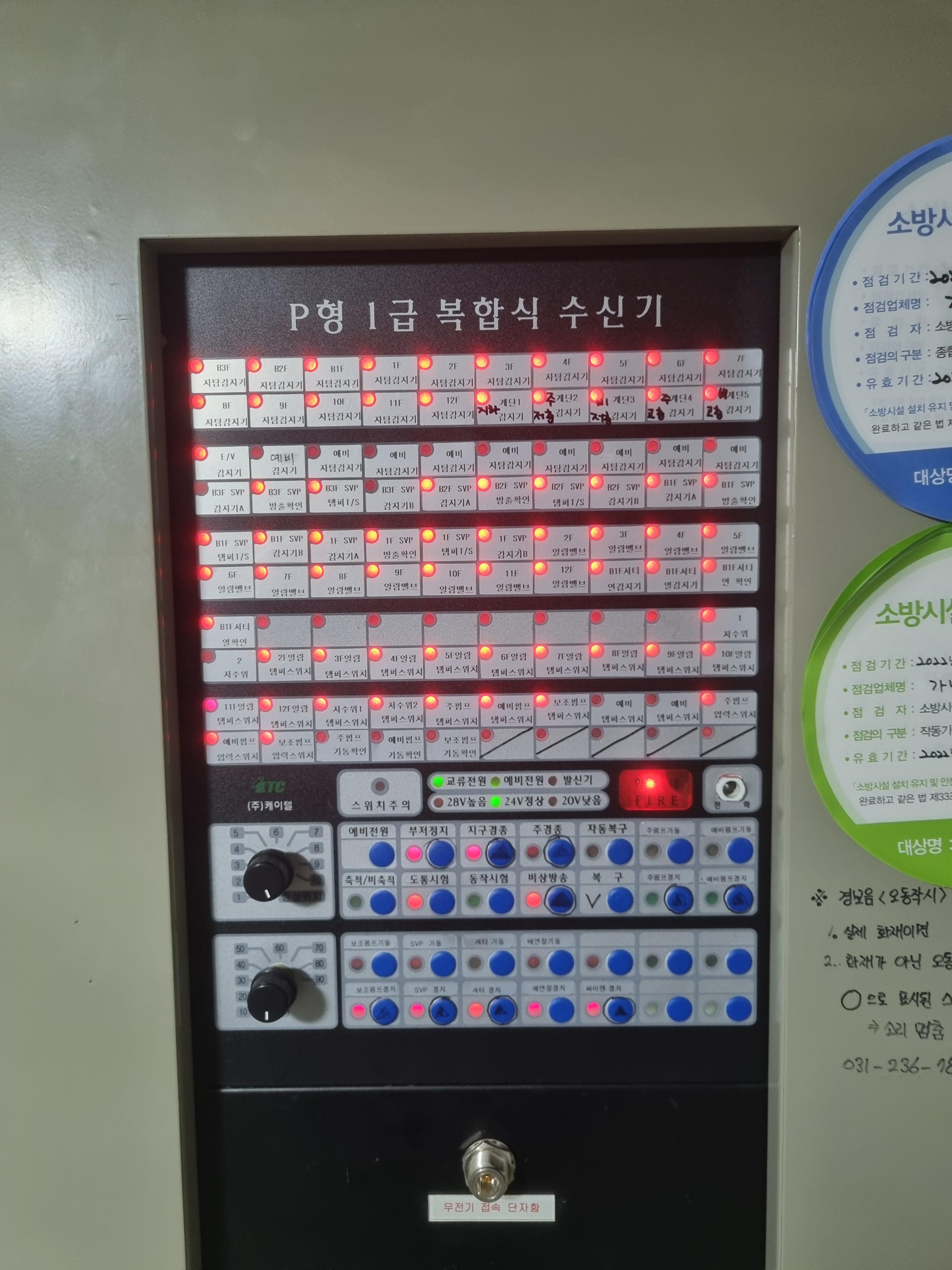

도통시험에서 위와같이 3번째 20회로가 몽땅 도통시험모드로 들어가 있지 않은 것을 볼수있다
문제있는 기판을 수리해준다
기판수리 후 도통시험을 작동한 모습이다
모두 시험 준비 램프가 들어오는것을 볼수 있다
예비감지기와 비어있는 회로는 램프가 들어오지 않는다
내부에서 감지기 선로를 감지해 점등하는 방식이다
P형이지만 완전 옛날 방식이 아닌 내부 통신을 하고 있다 다만 R형수신기 처럼 중계기는 없다
P형 소방수신기 도통시험 영상
기판 불량으로 표시되지 않았던 8F 알람밸브 스위치가 문제 있는것으로 나타났다
여기도 점검을 해야할것 같다
감지기도 2개나 고장이고 템퍼스위치도 하나가 장애가 있는 것으로 보인다
담당자에게 전달해 주었다
고장이 난 시기는 상당히 지난것으로 보이는데 아직 해결되지 않고 있다
어떤 조건 때문인지는 알수 없으나 5분 정도 지나면 주경종 정지가 해제되어 벨이 울린다
빠른시간 안에 감지기나 스위치 장애를 해결하던가 시간이 해결이 어렵다면 해당 회로 선로를 임시로 제거 하든 그렇지 않다면 주경종 라인이라도 분리해둘 필요가 있어 보인다
알티소방전자수리에서 도와 줄수도 있으나 추가적인 비용이 발생되지 않게하지기 위해서는 자체 처리도 가능해 보인다
